全球所有顶尖晶圆厂的AI芯片产能加在一起,都不够他一家用。不是夸张。
特斯拉自动驾驶累计行驶已突破160亿公里,源源不断产生真实路况数据;马斯克估算Optimus人形机器人量产后约需200GW推理芯片;SpaceX太空数据中心更是一张没有上限的胃口。
三项需求合计超过1太瓦算力。而当前全球AI芯片年产能,约20吉瓦。1太瓦等于1000吉瓦。差了整整50倍。

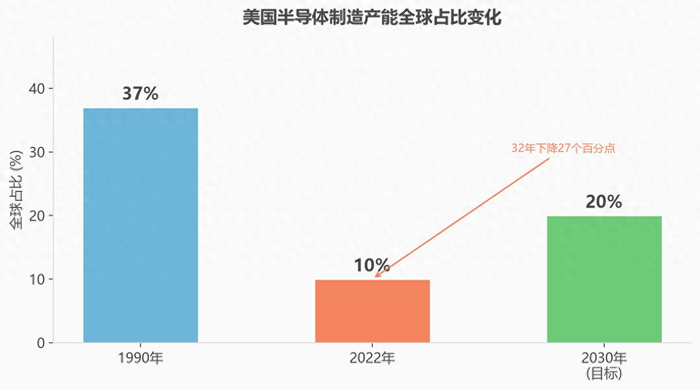

1990年,美国还占全球芯片产能37%。32年后,这个数字掉到了10%。全球约90%以上的7nm以下先进制程芯片产自中国台湾和韩国。
数据来源:SIA、PwC;2030年20%为市场机构乐观预测,非美国官方硬性目标美国近年来推动芯片制造回流:台积电亚利桑那厂4nm已于2025年初量产,3nm计划2027年投产;三星得州泰勒厂预计2027年初量产;英特尔俄亥俄厂则推迟至2030年以后。但即便如此,产能缺口依然巨大。
马斯克等不了。
所以8月6日,当SpaceX和特斯拉宣布在得州砸下168亿美元、建一座面积相当于1300个足球场的芯片超级工厂时,外界的第一反应是“疯了”。
但你把产业链上的每一环拆开来看,会发现他不是疯了。
他手里攥着四张牌。最后一张,才是真正要掀桌子的。

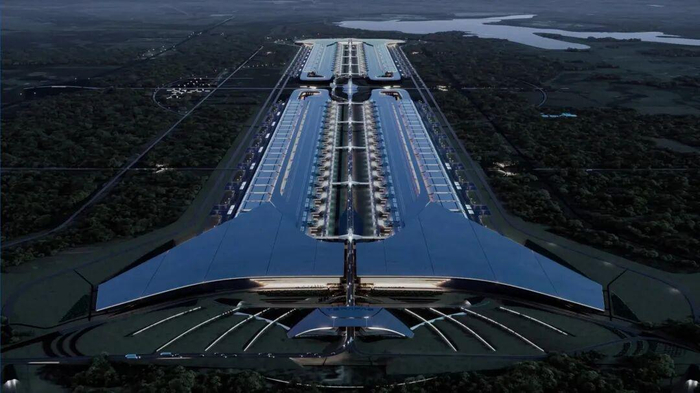

图源网络 SpaceX发布Terafab巨型厂房渲染图50倍缺口:不是想建,是非建不可
先看一组供需数据。
台积电2026年第一季度全球代工份额72.3%,2nm制程(N2)已于2025年第四季度开始量产,2026年7月产能稳定突破,全部产能已被预订到2027年以后。CoWoS先进封装年底月产约12万片,缺口超20%。
三星2nm良率刚从20%爬到60%,Meta因台积电排不上队,被迫转向三星签下10万亿韩元订单。HBM高带宽内存供应紧张将延续到2030年。
一座传统晶圆厂从决策到量产至少5年。而AI芯片迭代周期已压缩到3—6个月一代,相当于好几代芯片的更替周期。
代工厂的优先级永远先排苹果、英伟达、AMD这些每年稳定下几百亿美元订单的老客户。马斯克的需求再大,在一家代工厂的排产表上也只是一页“新增客户”。他排不过苹果的。
说白了,不是他想自己造。是整个供应链的产能天花板把他逼到了非自己造不可的死角。

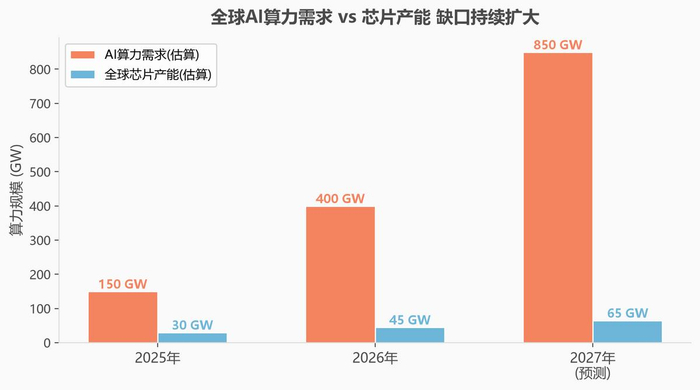

数据来源:摩根士丹利、集邦咨询、SpaceX公开信息;分年度数值为机构模型预估四张明牌:凭什么别人不敢想
别人建晶圆厂的第一步是找客户。晶圆厂建成后最怕“产能利用率不足”。设备折旧一天就是几千万,空转就是烧钱。
Terafab把这个问题倒过来解了。
SpaceX官方公告写得直白:“SpaceX和特斯拉对芯片的合计需求预计将超过1太瓦算力,显著高于当前全球供应。”按马斯克公开规划,Terafab产出算力约20%—25%分配给特斯拉Optimus和Cybercab,75%—80%供给SpaceX太空AI航天器及轨道数据中心。这不是订单。这是一张排产表。
第二张牌是钱。SpaceX在2026年6月上市融资750亿美元,特斯拉账上435亿现金。168亿只是第一阶段启动资金,全部11年建完总投资可达1190亿美元(约8500亿人民币)。但这些钱不是Terafab专款。火箭、卫星、AI、机器人、汽车同时在烧。马斯克真正拥有的不是千亿现金,是能在资本市场融到千亿的能力。
图源网络 SpaceX星链卫星发射第三张牌是技术“借东风”。2026年4月,英特尔确认加入Terafab,提供14A制程(约1.4nm级别)及制造和先进封装经验。据英特尔在合作官宣时的表述,Terafab标志着未来硅基逻辑芯片、存储器及先进封装制造方式的跨越式变革。据媒体报道,ASML方面也已关注到Terafab项目的设备需求。
一座还没投产的工厂,被写进了设备商两年后的排产表。更关键的是,特斯拉先在得州超级工厂北园区建了一座30亿美元的研发试产晶圆厂。先小规模试工艺、改设计,再给大厂铺路。
第四张牌是得州开绿灯。3000万美元补助只占首期投资的0.18%,不重要。真正值钱的是它背后的东西:JETI大型投资激励计划、长期税收优惠、选址靠近水库、自建天然气发电厂。晶圆厂最怕断电,一秒都不行。
图源网络 得州奥斯汀大型水库航拍(厂区冷却水源)这四张牌不是孤立的,它们互相咬合。内部需求让融资有底气,融资让技术合作有筹码,技术落地让政府有理由给政策。
但注意,这四张牌全是入场条件。它们回答的是厂能不能建起来。
建起来之后好不好用,是另一个问题。光是四张底牌,还不足以支撑8000亿豪赌。马斯克真正的后手是什么?往下看。
终极杀招:一张被行业扔掉11年的牌
Terafab最核心的赌注不是规模不是钱,是光源技术路线。
全球所有先进芯片的制造都绕不开ASML的极紫外光刻机。这种机器的光源方案叫做LPP(激光产生等离子体),原理可以这样理解:用一个超大功率的激光器,对准高速喷射的微小锡珠持续轰击,锡珠被瞬间加热到数十万度变成等离子体,从中释放出波长13.5纳米的极紫外光,再通过一组精密反射镜照到晶圆上完成光刻。

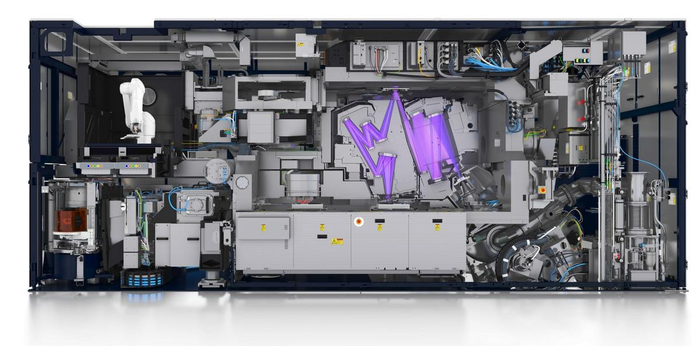

图源网络 EUV光刻机内部光路剖面图但这个方案有几个绕不过去的短板。能量浪费惊人:激光器输入上千瓦的电力,真正变成可用极紫外光的不到0.1%,其余全变成热。锡珠爆炸后产生的碎屑会附着在昂贵的反射镜面上,需要频繁停机清理。单台光源的功率往上提越来越难,目前从早期机型的250瓦级提升到600瓦级已接近工程极限。
更要命的不是技术,是产能。ASML在2025年全年仅交付48台EUV系统,而全球的订单早就排到了2027年以后。Terafab长期规划月产100万片晶圆,仅光刻这一个环节保守估算就要匹配极为庞大的EUV机群。别说买不买得起,根本买不到这么多。
打个比方:现在的EUV模式,相当于每家晶圆厂各自给每台光刻机单独配一台超贵的专属光源,功率有限还得经常维修。而马斯克想做的FEL,等于在厂区中央建一个大型光源站,一拖几十,统一供光。

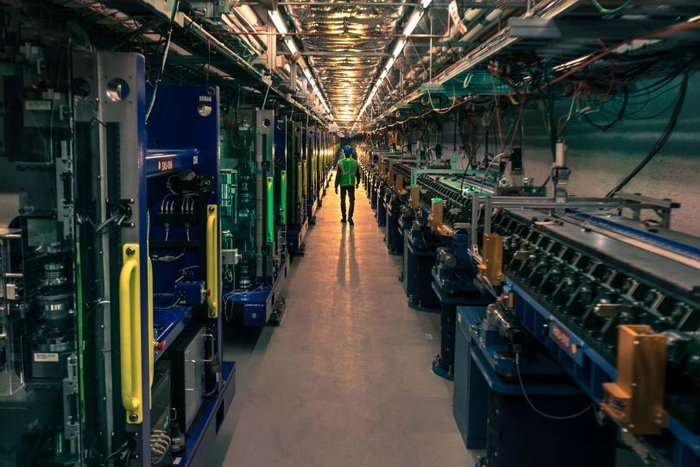

图源网络 自由电子激光FEL加速器隧道于是马斯克的团队把目光投向了一条被遗忘的技术路线:自由电子激光(FEL)。
FEL不是什么新发明,原理上可以追溯到上世纪70年代:用加速器把电子推到接近光速,让它在交替磁场中摆动,摆动过程自然向外辐射激光。
这种方案的好处很直接:没有锡污染问题,能效高出数倍,功率理论上不受单机限制,而且可以通过调整电子能量灵活改变输出波长。今天要13.5纳米就调到13.5,将来要6纳米就拧到6。

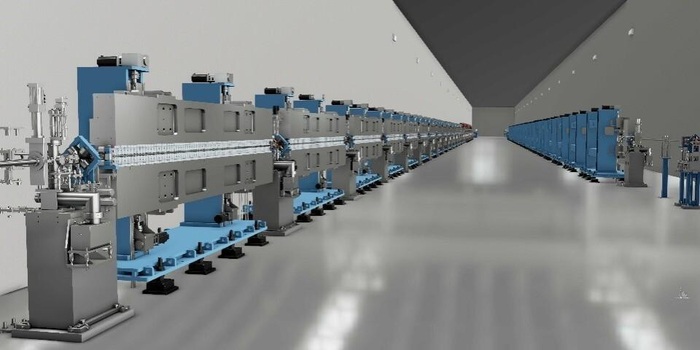

图源网络 FEL波荡器磁铁阵列设备但ASML早在2014至2016年间就完整评估过这条路线,2016年正式放弃了。放弃的理由很明确:加速器设备体量太大,得单独建一栋楼来装;一旦中央光源出故障,整条产线的光刻机全部停摆。
对于一家卖标准化设备的企业来说,这套方案根本不具备商品化的条件。在那个时代,这是一个完全理性的选择。
然而Terafab不是一座普通的晶圆厂。929万平方米的超级综合体,有足够的空间容纳大型加速器环;垂直整合的运营模式,可以用冗余设计和自有团队快速响应故障。

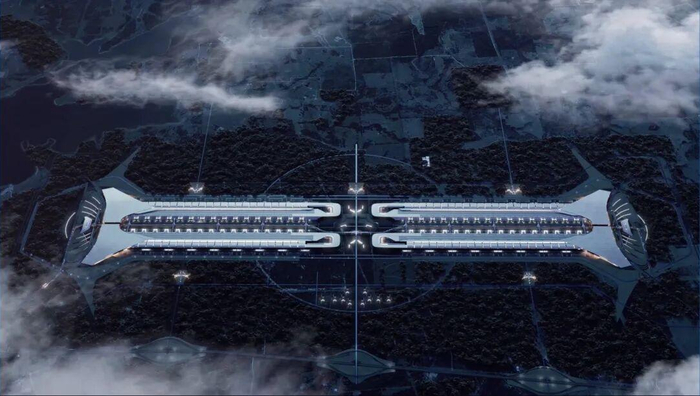

图源网络 Terafab俯瞰全景渲染图在卖设备和用产能这两个完全不同的坐标系里,同一个方案会得出截然相反的结论。不是谁更聪明,是立场决定了答案。
更深一层看,ASML当年做那个决定的时候是2016年,那一年全球AI芯片市场几乎不存在。而今天,当AI算力需求以指数速度膨胀、单机光源的产能天花板越来越清晰,当年因为太大而被放弃的集中供光路线,恰好撞上了今天的巨型工厂逻辑。

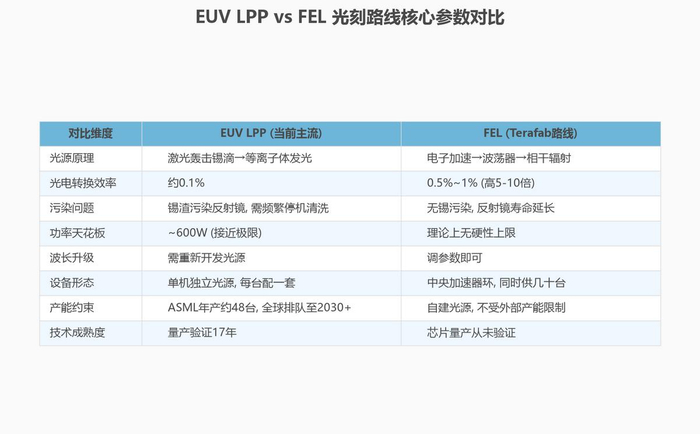

EUV LPP vs FEL 光刻路线核心参数对比 数据来源:ASML年报、行业技术分析、公开资料8000亿的豪赌:能不能赢,不看钱不看技术,看人
FEL从实验室到7×24小时连续量产之间,隔着比造火箭更大的工程鸿沟。但更要命的是人。
麦肯锡、SEMI和美国国家科学基金会2026年7月发布的联合报告显示:到2030年,美国半导体行业高技能人才缺口最高达15.7万人,其中工程师缺口约8.8万。
图源网络 半导体实验室工程师美国工科毕业生仅3%进入半导体行业。大多数人涌向薪资更高的AI和软件领域。得州是人才缺口最严重的州之一,Terafab首期就要3000人。台积电亚利桑那厂已因缺人多次推迟量产。钱可以融,工艺可以借,设备可以排。工程师不是从天上掉下来的。
伯恩斯坦测算,按现有成本实现1TW算力目标,资本开支可能要5至13万亿美元,是1190亿全阶段投资的42倍以上。1TW更像远期上限而非首期产能,但Terafab所赌的方向是清晰的。

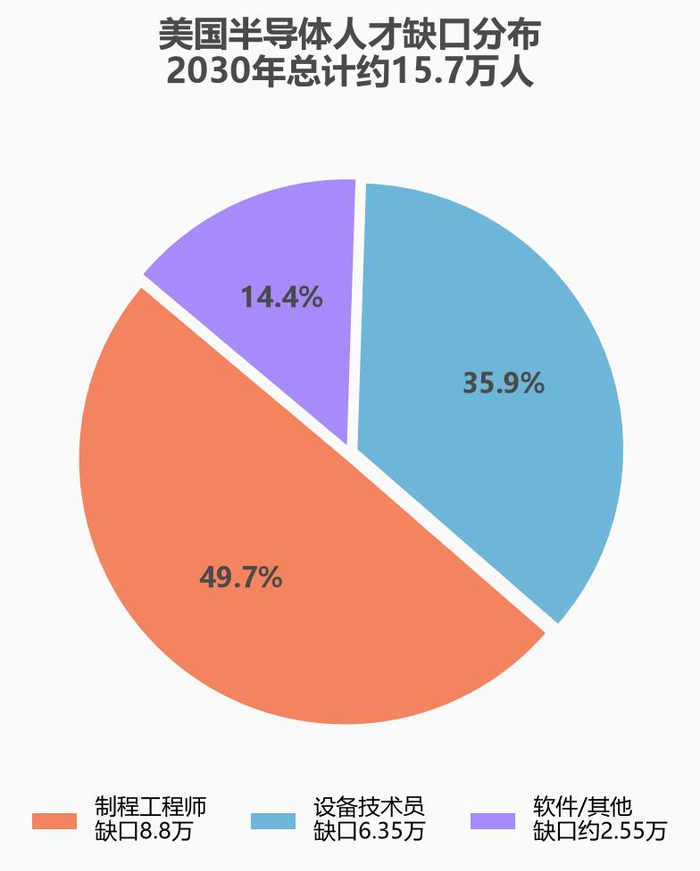

美国半导体人才缺口分布(2030年预测) 数据来源:麦肯锡、SEMI、NSF联合报告(2026年7月)写在最后
Terafab的出现,不只是得州多了一座工厂。
它把一个被行业默认了三十年的事实摆到了桌面上:当全球最先进芯片的产能高度集中在东亚几百平方公里的土地上,而一家企业的需求量超过了这片土地上所有产能的总和。会发生什么?

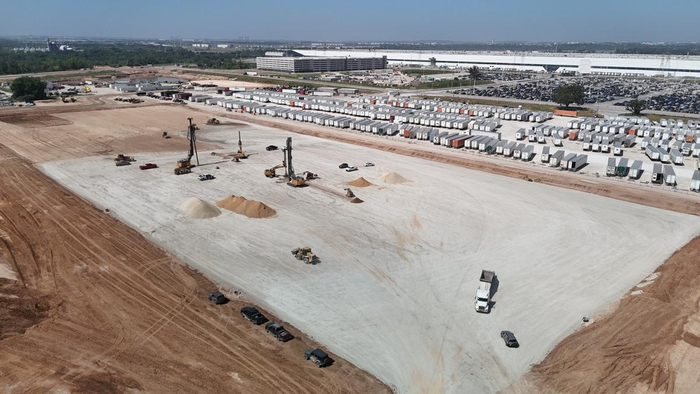

图源网络 Terafab工地航拍答案不是等台积电扩产,而是自己建一个。
这不一定是最经济的方案。1TW像科幻,FEL从未验证,1190亿够买好几家芯片公司。当年ASML放弃FEL的理由,到2026年依然成立。
但当需求大到整个行业都填不满的时候,“等着轮到你”就不再是一个选项。
1990年美国占全球芯片产能37%,而2022年已降至10%。而当前最需要芯片的企业恰好是一家美国公司。这不是巧合。这是三十年产业外迁撞上AI需求爆发的历史交叉点。这场超级芯片工厂博弈,本质上是美国试图打破东亚先进制程垄断的一次民间激进尝试。
下一个十年,决定一家科技企业天花板的,可能不是你设计芯片的能力,而是你能不能自己把它造出来。
马斯克赌的就是这件事。
至于赢不赢,不看底牌,看良率。第一批晶圆的数据出来之前,所有的判断都只是立场。
你觉得呢?8000亿豪赌,最后会变成第二个台积电,还是一地鸡毛的烂尾工程?
